技术科普 | 芯片制造“核心工艺”详解指南

IC芯片半导体工艺制造技术作为集成电路产业的核心支撑，其发展始终围绕高性能器件研发与工艺精度提升展开，形成涵盖硅片制备、氧化、光刻等关键环节的完整技术体系。

硅片制备：芯片制造的源头基材生产

所有芯片生产起始于硅原材料加工，生产原料选用硅矿石搭配高纯碳材，在高温电炉内还原产出冶金级粗硅；粗硅再经三氯氢硅提纯精炼，依托直拉法（Cz）或区熔法培育单晶硅晶棒。

硅棒成型后还要经过滚切、晶向定位、表层去损伤腐蚀、分片切割、边缘倒角、多轮粗细抛光合计十二道精细加工，*终产出达标硅晶圆，产品需要严格管控晶向规格、掺杂类型、厚薄公差、平面平行度、晶格位错等关键参数；**级芯片配套晶圆，还需额外遵从国军标相关硬性规范。

行业发展趋势上，12 英寸晶圆已是量产主流，外延片、SOI 绝缘硅片等特种硅片产能逐年提升，广泛落地射频元器件、功率半导体等细分赛道。

氧化工艺：构筑器件绝缘氧化薄膜

氧化是搭建 MOS 等元器件结构的关键制程，主流工艺以高温热氧化为根基，衍生干氧、湿氧、水汽氧化、HCl 掺氯氧化、高压氧化多条技术路线。

● 干氧氧化：成膜速率偏低，但氧化层致密均匀，多用于超薄栅氧制备；

● 传统水汽氧化成膜快、薄膜品质较差，现阶段基本被行业淘汰；

● 湿氧混合氧与水汽，平衡生长效率与膜层质量，是通用量产方案；

● HCl 氧化借助氯元素钝化界面电荷，优化 MOS 管电气性能；

● 高压氧化主打低温高速成膜，在厚氧化层制备场景优势突出。

当下等离子低温氧化、ALD 原子层沉积快速普及，前者缩减高温热预算、减少晶圆晶格缺陷，后者凭借原子级镀膜精度，成为先进制程超薄氧化层制备刚需技术。

光刻工艺：芯片微观图形转移核心

光刻决定集成电路集成密度，是把版图图案复刻到晶圆表面的关键工序，光刻胶分为两大品类：负胶性价比高、附着力与抗腐蚀能力出众，长期用于 5μm 以上宽线宽成熟工艺；正胶分辨率拔尖、耐受干法刻蚀，是亚微米及更小先进线宽的标配材料。

曝光设备历经接触式、近接式迭代，如今 1:1 投影曝光、步进重复曝光（DSW）占据量产主力；电子束、X 射线曝光凭借超高精度，多用于光刻掩模版制作与前沿工艺研发。配套刻蚀技术**从湿法转向干法，干法各向异性刻蚀可精准控制线宽，适配 3μm 以下窄线宽、高深宽比精密结构。

制程前沿，EUV 极紫外光刻已经支撑 7nm 及以下工艺规模化量产；纳米压印、多重曝光等新技术持续突破光学光刻物理极限，持续压缩制程成本、提升图形精细度。

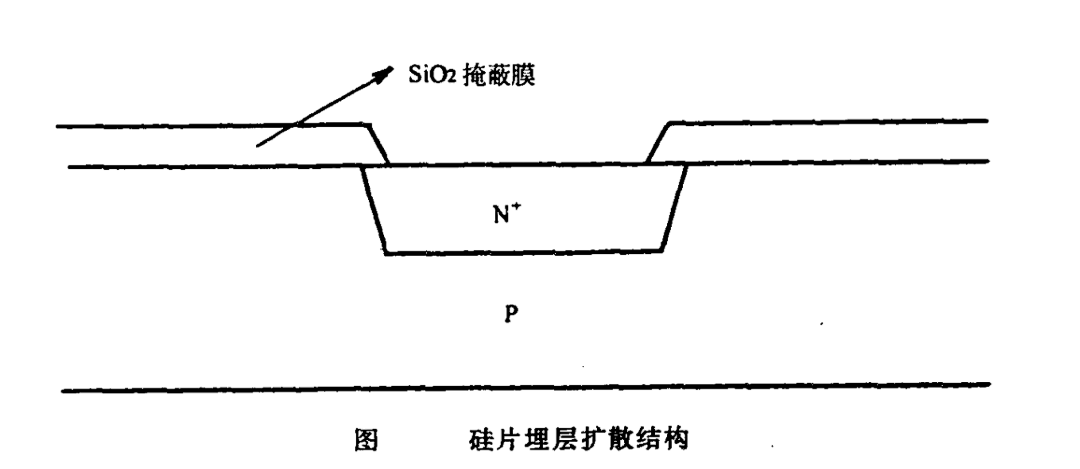

埋层扩散：双极芯片隐埋区成型工艺

IC芯片制造中，埋层扩散是双极型集成电路隐埋底层的制备关键，选材优先锑、砷这类扩散速率缓慢的杂质，规避后续外延工序杂质反掺问题，其中锑因低毒性成为行业优选掺杂源。

国内早年普遍采用Sb₂O₃与SiO₂混合源箱式扩散工艺，但存在源料粘片、硅片翘曲、工艺重复性差、表层掺杂浓度难以抬升等短板；后续SbCl₃、Sb(C₂H₅O)₃等有机物源、乳胶杂质源陆续落地应用，改善晶圆表面品质，但高浓度掺杂瓶颈仍未破除。

双温区两步扩散法实现技术突破：低温区预沉积杂质、高温区再分布，可实现 6×10¹⁹/cm³ 超高表层掺杂浓度，且晶圆表面缺陷可控，充分匹配大规模集成电路生产标准。近些年离子注入逐步替代传统扩散做埋层，可灵活制备 N/P 双埋层，满足互补双极晶体管对埋层电学参数的定制化需求。

外延工艺：单晶薄膜定向沉积技术

外延分为同质、异质外延两大类别，硅基量产以气相外延技术为主流。该工艺将（如SiCl₄、SiH₄）等硅源气体，在高温衬底上受热分解或与氢气反应，在原有硅片表面生长一层全新单晶硅。硼烷、磷烷作为掺杂气源，通过精准调控气体流量，实现外延层均匀掺杂。

根据厚度划分两类产品：超厚外延（＞12μm）适配高压低频功率器件，对晶圆电阻率、晶向偏移指标严苛；超薄外延（＜3μm）面向高频低压芯片，严控电阻率纵向波动与底层埋层杂质再扩散。SiH₂Cl₂、SiHCl₃新型硅源逐步落地，可降低外延生长温度、优化单晶品质，但对设备温控、气源控制系统提出更高门槛。

隔离技术：元器件之间电气隔断方案

隔离技术作为集成电路电学隔离的关键环节，需满足隔离有效性、工艺兼容性、低寄生影响、高集成度、平面化及成本控制等多重要求。

● 传统PN 结隔离：工艺简单、生产成本低，仍是国内中小制程主流方案，依靠外延 + 热氧化 + 光刻 + 硼扩散完成隔离区制作；

● LOCOS、SWAMI 改良氧化隔离逐步被深槽隔离 DTI 替代，DTI 通过深沟槽刻蚀 + 介质填充实现纵深隔离，大幅削减寄生电容、优化芯片高频表现；

● SOI 全绝缘技术依托内部埋氧化层实现器件完全隔断，搭配 FinFET 立体晶体管，有效抑制短沟道漏电效应，成为先进节点（如7nm及以下）的重要技术方向。

集电区、基区与发射区的形成

晶体管三区成型依托离子注入 + 高温扩散两套工艺协同落地：离子注入借助高能离子束定点掺杂，掺杂均匀性、工艺复现性优异，全程低温加工，仅需后续退火修复离子轰击造成的晶格破损；传统扩散采用预淀积 + 高温再分布两步法，硼、磷、砷等替位式杂质是常用原料，金等特殊重金属杂质选用间歇扩散制程。

● 集电区：多用磷穿透扩散降低串联电阻；

● 基区：结合光刻 + 硼扩散，浅结精细化器件改用离子注入搭配快速退火；

● 发射区：常规选用磷固 / 液态源扩散，超高掺杂需求场景采用大剂量高能离子注入 + 极速退火。

先进制程持续优化注入与扩散组合工艺，碳、锗新型掺杂助剂投入应用；伴随垂直三维晶体管落地，三维结构精准掺杂成为行业攻关重点。

接触与互连：芯片内部导电布线制程

互连负责芯片内部数十亿元器件电气连通，需要平衡接触电阻、导电效率、薄膜台阶覆盖、抗电迁移等多项指标。

传统纯铝布线成本可控、和硅易形成欧姆接触，但电迁移、铝硅互熔缺陷限制性能，行业升级铝铜、铝硅铜合金线材，铜元素有效抑制迁移与合金化失效；钛硅、钴硅、镍硅等难熔金属硅化物广泛用于 MOS 源漏接触，NiSi凭借低温成膜、低电阻率优势领跑先进制程。

薄膜沉积从老式真空蒸发升级为电子束蒸镀、磁控溅射，磁控溅射制备的金属膜致密、台阶覆盖能力更强。亚微米以下工艺**普及铜互连，搭配低 k 介电材料降低寄生电容，依靠双大马士革工艺完成铜布线集成；三维集成电路依托 TSV 硅通孔 + 微凸点 + 混合键合，实现芯片纵向堆叠互连，助力高密度先进封装落地。

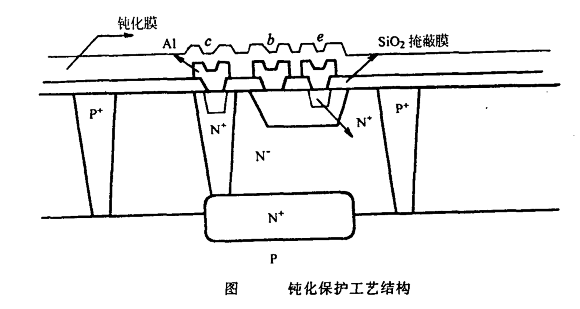

钝化工艺：芯片表层防护收尾制程

钝化层是芯片的 “防护外衣”，隔绝水汽、钠离子、辐射与机械损伤，保障器件长期运行稳定性。

磷硅玻璃（PSG）与硼磷硅玻璃（BPSG）通过磷/硼掺杂实现钠离子固定与应力降低，BPSG更因低温回流特性适用于平坦化工艺。氮化硅（Si₃N₄）通过PECVD技术沉积，凭借优异钠离子阻挡能力、疏水性及压应力特性，成为金属化后钝化层优选。聚酰亚胺以高化学稳定性、抗辐射能力及良好延展性，在柔性电子与多层互连介质中应用扩展，其负表面电荷特性可补偿二氧化硅正电荷，优化器件电性能。半绝缘多晶硅（SIPOS）通过CVD生长实现电中性，有效俘获场感生离子，维持表面长期稳定。氧化铝（Al₂O₃）凭借高密度钠离子阻挡能力，常与PSG复合使用以增强钝化效果。

近年，原子层沉积（ALD）技术以原子级精度实现超薄均匀钝化层，提升界面质量与缺陷控制能力；自组装单层（SAMs）通过分子级设计优化界面电荷与疏水性能；氮化硅碳（SiCN）等新型材料结合低介电常数与高机械强度特性，在先进节点钝化中崭露头角。同时，柔性电子与可穿戴设备推动柔性钝化技术发展，聚酰亚胺、聚对二甲苯（Parylene）等材料通过弹性模量优化与界面粘附增强，实现弯曲状态下器件性能稳定。

END
